Vízmelegítõ berendezés mûszaki leírása

Az ARES 2 forróvíz-elõállító berendezés képes hideg és forró vizet szolgáltatni terepi körülmények között.

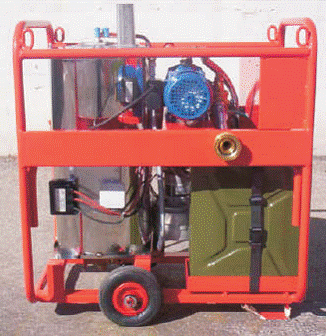

Felépítését tekintve alapja egy egyszerû, 2 fogantyúval és 2 kerékkel rendelkezõ, könnyen tolható fémvázas kocsi, erre lett építve egy gázolaj-égõvel mûködõ vízforraló bojler, egy dízelolaj tartály, egy másik tartály folyékony mosószer (detergens) adagolására, kipufogócsõ, víztovábbító elektromos szivattyú, elektromos rendszer csatlakozóval, 220V-os kábellel és elektromos vezérlõ panellel.

Veszélyhelyzeti beavatkozás során, amikor a reakcióidõ kulcsfontosságú, nélkülözhetetlenek az olyan könnyen szállítható berendezések, amelyek gyorsan üzembe helyezhetõek, moduláris felépítésûek és sokoldalúan használhatók.

A mentesítõ sátor kiegészítõje egy mobil kivitelû vízmelegítõ berendezés. A berendezés célja, hogy a mentesítõ sátor folyamatos melegvíz igényét biztosítsa vízszükséglet 15 l/min, üzemi nyomás 4 bar, 309K (36 0 Celsius) hõmérsékletû fürdõvíz (mentesítõ elegy) elõállítására alkalmas.

A berendezés szélsõséges idõjárási viszonyok közt is kiválóan üzemel. 233K÷ 323K kültéri hõmérséklettartományban. A berendezés lehetõvé teszi az ABV ágensek elleni mentesítéshez

Mûszaki adatok

A vízmelegítõ berendezés 230V/50Hz elektromos hálózatról, vagy megfelelõ aggregátról mûködtethetõ. A víz melegítésére szolgáló égõfej Diesel olajjal üzemel nagy biztonsággal és tartósan mûködtethetõ. Egy feltöltéssel 3 óra idõtartamra biztosítja a meleg vizet.

Az adagoló elõtt gázolaj szûrõ van és külön kérésre elõmelegítõt lehet alkalmazni. A berendezéshez 5 méteres tömlõ van tartozékként a vízszállításra. A tömlõ gyorscsatlakozóval csatlakozik a szórófejekhez, illetve a vízmelegítõ berendezéshez. A túlnyomás és a víz túlhevítésének elkerülése érdekében, biztonsági berendezéssel van felszerelve.

A berendezésen el van helyezve egy kapcsolótábla , amelyen ki és be kapcsolók illetve a termosztát és nyomás szabályzó kapcsoló van elhelyezve. A túlnyomás, és a víz túlhevítésének elkerülése érdekében, a vízmelegítõ, biztonsági berendezéssel van ellátva.

A Vízmelegítõ berendezést egy fõ tudja kezelni, és kerekeken mozgatni.

Egy fázisú:	220v   50Hz
Max.  kimenõ telj.:	70 000 KCAL/h
Max. kijövõ melegvíz:	60 C
Víz áteresztés:	60 liter/min
Energia igény:	1,5KW
Max. nyomás:	8,6 bar
Min. nyomás:	2,8 bar
Üzemanyag tank kapacitás:	20 liter
Üzemanyag fogyasztás:	6,7 liter/ h
Decontaminációs tank kapacitás:	10 liter
Méretek:	835 X 595 X 915mm
Súly:	127 kg

Az ARES 2 számos biztonsági berendezéssel lett ellátva a megbízható üzemeltetés érdekében:

Túlnyomás szelep (biztonsági szelep): Az ARES 2 olyan biztonsági szeleppel rendelkezik, amely 8 bar nyomás elérése esetén mûködésbe lép. A szelep feladata, hogy a határérték elérése esetén a felgyülemlett túlnyomást biztonságosan elvezesse

Konstans áramlás érzékelõ: Az ARES 2-t felszerelték olyan érzékelõvel, amely 14 nem engedi elindítani a berendezést, ha nem érzékel vizet (víznyomást). Az áramlás érzékelõt 60 l/perc maximális áramlási sebességre kalibrálták.

Termosztát: Az ARES 2 olyan termosztáttal rendelkezik, amely ellenõrzi a kilépõ víz hõmérsékletét. Miután a beindításkor ellenõriztük a belépõ víz hõmérsékletét, állítsuk be a kilépõ forró víz hõmérsékletet a kívánt értékre. Számoljunk ±5- 10 °C hõmérséklet toleranciával.
